LVM (Logical Volume Manager) implementación de un administrador de volúmenes lógicos para el kernel Linux.

Quien no ha tenido ese pequeño problema de quedarse sin espacio en disco. LVM nos va a permitir unir varios discos o particiones en un volumen lógico en caliente.

LVM es una implementación de un administrador de volúmenes lógicos para el kernel Linux. Se escribió originalmente en 1998 por Heinz Mauelshagen, que se basó en el administrador de volúmenes de Veritas usado en sistemas HP-UX.

LVM incluye muchas de las características que se esperan de un administrador de volúmenes, incluyendo:
  • Redimensionado de grupos lógicos
  • Redimensionado de volúmenes lógicos
  • Instantáneas de sólo lectura (LVM2 ofrece lectura y escritura)
  • RAID0 de volúmenes lógicos.

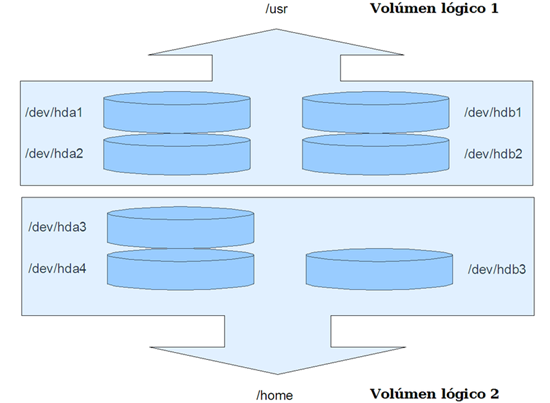

En la imagen siguiente podemos observar cómo trabaja LVM. Los volúmenes lógicos agrupan particiones físicas de disco, y éstos a su vez, aunque no está representado en la figura, se engloban en un grupo lógico. De esta forma, /home se compone de hda3, hda4 y hdb3, y a su vez, /usr engloba a hda1, hda2, hdb1 y hdb2.
LVM-esquema_basico
Veamos la estructura de LVM:
Volúmenes físicos (pv).
Un volumen físico es un disco o una parte del disco que habilitaremos para su inclusión en un grupo de volúmenes.
Los volúmenes físicos, pueden estar ubicados en una partición (si por ejemplo han de coexistir con sistemas tradicionales), o bien extenderse por toda una unidad de disco o incluso, sobre dispositivos md.

Grupos de volumen (vg).
Los grupos de volumen se definen agrupando uno o más volúmenes físicos y son por así decirlo como discos virtuales, que toman su capacidad de entre los volúmenes físicos asignados al grupo de volumen.

Volúmenes lógicos (lv).
Los volúmenes lógicos se crean dentro de un grupo de volumen y son el equivalente a las particiones en otros sistemas, es la parte de LVM que formateamos con un sistema de ficheros y que luego anexamos a nuestro sistema para poder utilizarlos como almacén de información.

Comandos
Los comandos relacionados con LVM utilizan una nomenclatura parecida entre sí, con la particularidad del comienzo de la orden que varía según sea:
- pv(change,display,remove,create,move,resize,scan) para volúmenes físicos
- vg(convert,extend,reduce,scan,create,import,remove,split,change,display,merge,rename,export) para grupos de volumen
- lv(change,display,convert,extend,remove,rename,scan,create,reduce,resize) para volúmenes lógicos

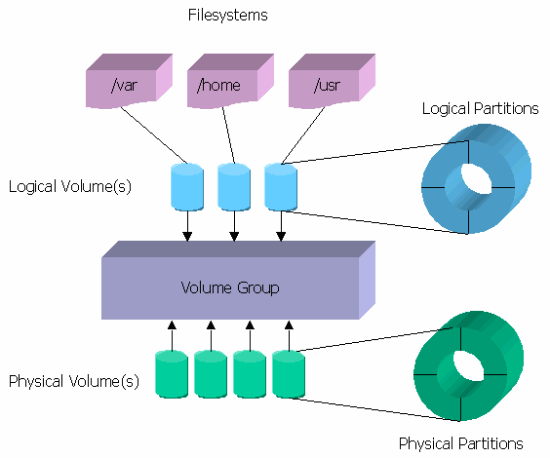

lvm estructura
Supongamos un PC con espacio en disco que no estaba utilizando. Vamos a empezar con una excelente herramienta como es fdisk que desde la consola nos va a permitir trabajar con los discos.

En nuestro caso generar una partición con el espacio libre de que disponemos en el disco y convertirla en LVM.
nechuz@taringa:~$ fdisk -l
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 522 4088542+ 8e Linux LVM

El proceso seria el mismo si pinchamos un nuevo disco y extendemos nuestro volumen con el tamaño que nos interese del nuevo disco.
nechuz@taringa:~$ fdisk /dev/sda
The number of cylinders for this disk is set to 2610.
There is nothing wrong with that, but this is larger than 1024,
and could in certain setups cause problems with:
1) software that runs at boot time (e.g., old versions of LILO)
2) booting and partitioning software from other OSs
e.g., DOS FDISK, OS/2 FDISK)
Command (m for help): n
Command action
e extended
p primary partition (1-4)
p (primaria)
3 (numero particion)
w (grabamos los cambios)

Ahora debemos indicar que la partición se trata de una LVM (8e)
nechuz@taringa:~$ fdisk /dev/sda
The number of cylinders for this disk is set to 2610.
There is nothing wrong with that, but this is larger than 1024,
and could in certain setups cause problems with:
1) software that runs at boot time (e.g., old versions of LILO)
2) booting and partitioning software from other OSs
(e.g., DOS FDISK, OS/2 FDISK)
Command (m for help): t
Partition number (1-4): 3
Hex code (type L to list codes): 8e
Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: Re-reading the partition table failed with error 16: Device or resource busy.
The kernel still uses the old table.
The new table will be used at the next reboot.
Syncing disks.

Vemos como queda ahora todo esto :
nechuz@taringa:~$ fdisk -l
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 522 4088542+ 8e Linux LVM
/dev/sda3 523 2610 16771860 8e Linux LVM

Ahora generamos el volumen físico
nechuz@taringa:~$ pvcreate /dev/sda3
Physical volume “/dev/sda3″ successfully created

Vemos los volúmenes físicos que tenemos ahora generados.
nechuz@taringa:~$ pvdisplay
— Physical volume —
PV Name /dev/sda2
VG Name VolGroup00
PV Size 3.88 GB / not usable 0
Allocatable yes
PE Size (KByte) 32768
Total PE 124
Free PE 1
Allocated PE 123
PV UUID CZwxhG-ebU2-3lts-XC7m-2zpC-JMEL-kUcuwb
— NEW Physical volume —
PV Name /dev/sda3
VG Name
PV Size 15.99 GB
Allocatable NO
PE Size (KByte) 0
Total PE 0
Free PE 0
Allocated PE 0
PV UUID aGTr8T-SsSw-OLcT-l4Z8-JUcz-Kb9v-zJs9Vx

Vemos que hemos generado un volumen físico nuevo pero aun no lo hemos asignado al volumen lógico que ya tenemos generado. Vamos a ver los datos del volumen que tenemos generado.
nechuz@taringa:~$ vgdisplay
— Volume group —
VG Name VolGroup00
System ID
Format lvm2
Metadata Areas 1
Metadata Sequence No 3
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 2
Open LV 2
Max PV 0
Cur PV 1
Act PV 1
VG Size 3.88 GB
PE Size 32.00 MB
Total PE 124
Alloc PE / Size 123 / 3.84 GB
Free PE / Size 1 / 32.00 MB
VG UUID kRm22l-4SYZ-5nWf-ulXT-j8wg-aEvs-yDLNF0

Ahora vamos a extender nuestro volumen con la nueva partición que hemos generado.
nechuz@taringa:~$ vgextend VolGroup00 /dev/sda3
Volume group “VolGroup00″ successfully extended

Si volvemos a ver los datos de nuestro volumen físico.
nechuz@taringa:~$ vgdisplay
— Volume group —
VG Name VolGroup00
System ID
Format lvm2
Metadata Areas 2
Metadata Sequence No 4
VG Access read/write
VG Status resizable
MAX LV 0
Cur LV 2
Open LV 2
Max PV 0
Cur PV 2
Act PV 2
VG Size 19.84 GB
PE Size 32.00 MB
Total PE 635
Alloc PE / Size 123 / 3.84 GB
Free PE / Size 512 / 16.00 GB
VG UUID kRm22l-4SYZ-5nWf-ulXT-j8wg-aEvs-yDLNF0

Vemos que ahora nos ha ampliado el disco con el espacio de nuestra nueva partición.
Ahora le tenemos que decir que nos añada todo el espacio (o el que nos interese) a nuestro volumen.
nechuz@taringa:~$ lvextend -L19840M /dev/VolGroup00/LogVol00
Extending logical volume LogVol00 to 19.38 GB
Logical volume LogVol00 successfully resized

Y ahora solo nos queda redimensionar el volumen actual para que nos lo muestre el sistema
nechuz@taringa:~$ ext2online /dev/VolGroup00/LogVol00
Y vemos que la cosa ha funcionado:
nechuz@taringa:~$ df -h
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/VolGroup00-LogVol00
19G 3.4G 15G 19% /
/dev/sda1 99M 15M 80M 16% /boot
tmpfs 1014M 0 1014M 0% /dev/shm

Veamos como queda nuestros fichero /etc/fstab
/dev/VolGroup00/LogVol00 / ext3 defaults 1 1
LABEL=/boot /boot ext3 defaults 1 2
